鲁道夫·希尔施，照亮涡流管

发布日期：2023-08-04 作者：点击：

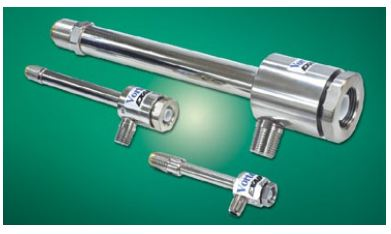

涡旋管也被称为Ranque – Hilsch管是一种采用单一压缩气体源并将其分成两个流的装置，一个热流和一个冷流。涡旋管是由法国物理学家乔治·J·兰克（Georges J. Ranque）于1933年发明的，但他的发现从未真正成为主流，直到物理学家鲁道夫·希尔施（Rudolf Hilsch）改进了设计，并于1947年发表了一篇关于该设备的广泛阅读的论文，他称之为Wirbelrohr。

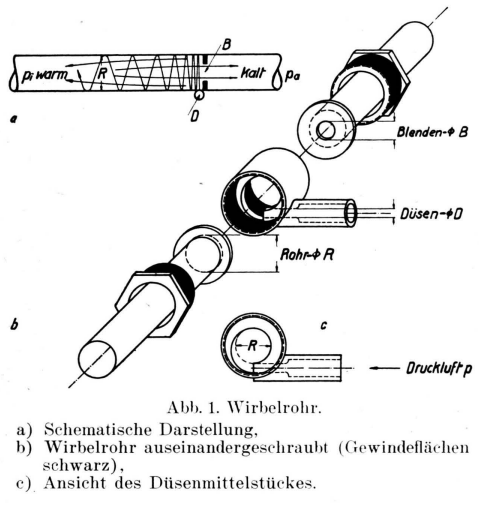

鲁道夫·希尔舍 1947 年出版物的原始图纸。

压缩空气被送入管中，在那里它通过一组与内部沉孔相切的喷嘴。喷嘴的设计迫使空气以高达 1，000，000 RPM 的速度以涡旋运动旋转。旋转的空气旋转90°，其中一端的阀门允许一些热空气逸出。没有逃脱的空气会沿着内流中间的管子返回，在那里它失去热量并通过另一端作为冷空气排出。


涡流管的工作原理

两条流以相同的方向和相同的角速度旋转。由于角动量守恒的原理，内涡的转速应该增加。然而，涡流管的情况并非如此。说明这一点的zui好方法是在奥运会花样滑冰中。由于溜冰者更宽，旋转运动要慢得多。当她减小整体半径时，速度急剧上升，旋转速度更快。在涡管中，内部涡旋的速度与失去角动量的速度相同。在此过程中损失的能量以热量的形式释放，热量从管的热侧排出。这种热量损失允许内部涡流被冷却，在那里它可以被管道排出并应用于各种工业应用。

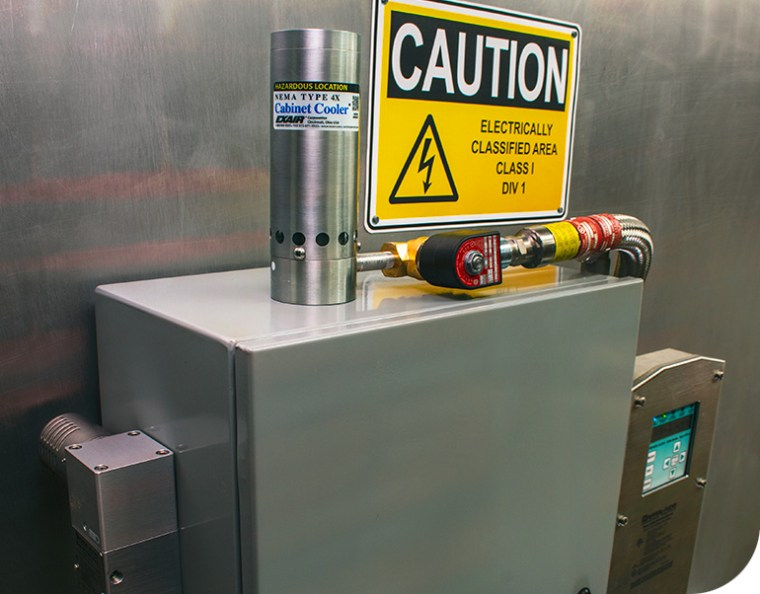

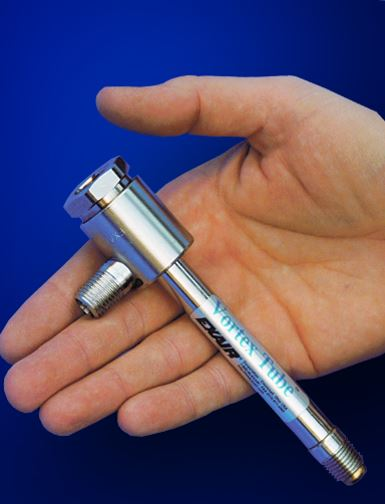

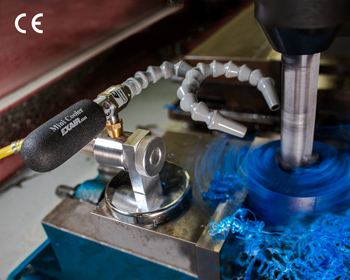

这种涡流管理论用于基本的涡流管，以及各种其他产品，这些产品具有特定于您的应用的附加功能。EXAIR的机柜冷却器，冷却枪、可调点冷却器，迷你冷却器和涡流管系列都基于相同的原理运行。
