风幕保护激光镜头


风幕保护激光镜头

应用主品:超级气刀

方案目标:利用超级气刀形成风幕保护激光镜头

行业问题:

    现如今视觉检测系统做为高精度工具,正越来越多的被用于激光加工监测尺寸、温度、完工质量、标记等,这便产生了保持镜头干净的必要,确保正确的信号能准确传递给操作者或相关设备,而布满灰尘、碎屑、水雾,甚至刮花的镜头将会严重影响镜头所反馈信号的准确性。

解决方案

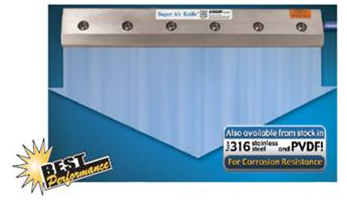

       美国依爱(Exair)超级气刀是利用5.5公斤左右的压缩空气作为动力源,通过0.05mm厚的薄缝吹出,形成一个薄而均匀的气幕,气幕距离出口15cm处风速可达60m/s,而且长度方向上任何一个点的冲击力均匀,其利用流体力学-柯恩达效应-吸收周围的空气,从而达到40倍的空气放大比,使得气幕强劲而有力,利用这些特点可以用来对镜头实施完美的保护。


左侧的激光镜头是激光清洗操作的一部分,激光的清理工作是采用激光清除工件表面,提供一个新的表面,并在这个过程中制造了碎片,这些碎片会飞起并沉积在激光镜头上,镜头上的碎片可能会影响到视觉检测的精度,同时高温的碎片可能会刮花镜头,造成更换镜片的需要。

此时在镜头顶端安装一把美国依爱(Exair Model 110006超级气刀,强劲有力而且均匀的风幕,自上而下,成功将碎片与镜头隔开,形成了一堵气墙,在保证不影响视觉检测精度的情况下,完美的防止上述事情的发生。



工作原理:


压缩空气经进气口(1)进入气刀高压腔,气流通过狭窄、细薄的细缝(2)后在气刀长度方向就形成一张均衡的气流薄片。由于柯恩达曲面(3)对高压气流的放大比为40:1,使得气流速度损失较小,而压力较大,于是就产生一张具有强冲击力而较小剪切力的气流薄片。



应用实例:

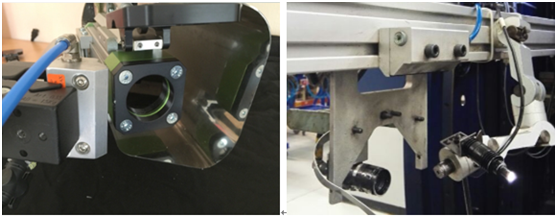

     Model 110003超级气刀用于保护激光镜头                 3寸超级气刀用于保护激光镜头



气刀应用:

l  电镀或喷漆前的预处理及烘干前的水份吹尽、喷漆后的干燥

l  部件经清洗工序后的干燥处理

l  饮料灌装工序后经高压空气干燥处理,然后贴上标签

l  带刚轧机的板材清理

l  输送带清理

l  零部件冷却

l  蔬菜、水果包装前的除水、干燥

l  织物干燥或清洁

l  作业环境清理

l  造纸及印刷工业的涂布机

l  包装机械作业时包装袋的开口

引擎测试时的排烟处理



气刀特点:

l  低噪音,在多数情况下仅为69分贝(压力为5.5 巴,约80磅/2),噪音较常规钻孔管气帘     低11倍

l  节约压缩空气,耗气量较常规钻孔管气帘节约63%

l  气流均衡,空气压缩比可达40:1

l  无活动件,材质为铝或不锈钢

l  体积小,便于安装,免维护

l  提供多种规格的气帘宽度(8-274CM),气流强度可调(附调压器)

l   可代替传统的风机和吹气管



l  典型性能:

12”超级气刀安装0.05mm厚的垫片

压缩空气压力

每英寸耗气量(25mm)

出气速度(距出口152mm)

噪音水平

每英寸出气冲击力(在距出口152mm处)

PSIG

BAR

SCFM

SLPM(升/分)

FPM

M/S

dBA

OUNCES

GRAMS

20

1.4

1.1

31

5000

25.4

57

0.6

17

40

2.8

1.7

48

7000

35.6

61

1.1

31

60

4.1

2.3

65

9600

48.8

65

1.8

51

80

5.5

2.9

82

11800

59.9

69

2.5

71

100

6.9

3.5

99

13500

68.5

72

3.2

91

更多详细内容敬请致电索取,联系电话:13891986106








关于依爱

美国依爱(EXAIR)公司于1983年在美国工业重镇辛辛那提成立,致力于开发和制造以压缩空气为动力源的应用产品,在行业内已有三十年的专业历史,是该类产品的鼻祖和规范领跑者,也是早期进入中国市场的品牌,在中国的市场应用、品牌影响力和用户数量雄踞首位。

美国依爱公司产品主要包括压缩空气利用优化装置、超级气刀(风刀)、空气放大器、空气喷嘴、雾化喷嘴、涡旋管(涡流管)冷却器、电气机箱冷却器(无电机柜空调)、静电消除器真空发生器、气力输送装置、环境清理装置等等。广泛用于汽车、钢铁、冶金、电子、化工、纺织、造 纸、印刷、机械加工等行业,进行降温冷却、去液干燥、吹气除尘、消除静电、物料传送、环境清理等
